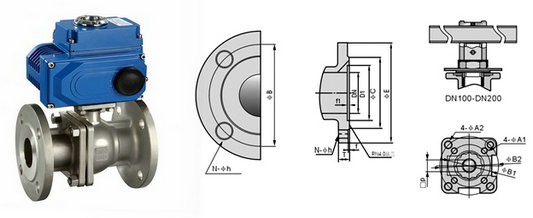

電動法蘭球閥
閥門型號：Q941F，Q941H
功能：浮動直通式
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
產品特點：緊密可靠，體積小，密封效果好，開閉迅速，流通能力大
客戶詢價單直接撥打021-8037 0923 至營銷部，或者發送至企業郵箱，也可通過右側QQ咨詢。
具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
電動法蘭球閥產品概述
電動法蘭球閥概述：
電動法蘭球閥是由法蘭式球閥裝配上電動執行器組成，依靠電源驅動來操作閥門的啟閉與介質大小的調節，根據密封結構可分為軟密封和金屬硬密封，以適用于不同的工況及介質當中。由于電動法蘭球閥的啟閉件是一個帶孔的圓形球體，閥門打開時，閥體的通道與管道相等形成一個大直徑，可以讓介質毫無損失的從通口流過，顧特別適用于介質是粘稠、含顆粒、纖維性質的場合，廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
電動法蘭球閥優點：
1·可適用于兩位關斷控制的場合，亦可對介質流量壓力溫度等各項參數進行百分比調節。
2·根據工況需要選用防爆型，或裝配上手動手輪裝置，實現手動開關閥門的功能。
2·根據工況需要選用防爆型，或裝配上手動手輪裝置，實現手動開關閥門的功能。
3·電動法蘭球閥流阻力超小、流通能力大、裝卸維護方便、密封性能極佳，適用于多種工況。
4·Q941H電動球閥體積小、重量輕、推力大、伺服放大器內裝、操作方便、可靠性*。
5·電動法蘭球閥流向可任意，可調范圍廣，能用于*壓和大口徑場合，控制*粘度，帶有纖維和細顆粒的介質。
6·電動執行機構內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及AC380V電源即可控制運轉。具有連線簡單、結構緊湊、動作穩定等優點。
電動法蘭球閥技術參數：
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 連接形式 | 法蘭式連接 |
| 密封形式 | 軟密封（常溫）,金屬硬密封（*溫） |
| 電源電壓 | AC220V、AC380V（其他定制DC24等） |
| 動作范圍 | 0～90° |
| 閥芯形式 | "O"型球形閥芯 |
| 閥體材質 | 碳鋼、不銹鋼304、316 |
| 閥體結構 | 兩段式結構（二片式） |
| 使用介質 | 水、油品、氣體、腐蝕性介質等 |
| 控制方式 | 開關模式(開關兩位控制)、智能調節型(4～20mA模擬量信號控制) |
電動法蘭球閥標準規范：
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76
| 輸出力矩 | 50N·M～2000N·M |
| 動作時間 | 15秒-60秒（可定制） |
| 環境溫度 | -25～+70℃ |
| 輸出信號 | 4-20mA模擬量信號 |
| 執行機構 | 可選防爆型，可帶手動裝置 |
| 可調范圍 | 250：1（DN15-80）；350：1（DN10-300） |
