防爆氣動球閥
閥門型號：FBQ641F，F(xiàn)BQ641H
功能：浮動直通式
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
產品特點：帶有防火、排靜電裝置，具有良好的防爆性能
客戶詢價單直接撥打021-8037 0923 至營銷部，或者發送至企業郵箱，也可通過右側QQ咨詢。
具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
防爆氣動球閥產品概述
防爆氣動球閥概述：
防爆氣動球閥是由球閥和配有防爆電磁閥及防爆限位開關的氣動執行器連接組成，只需輸入0.4-0.7MPa的氣源即可對閥門進行開關兩位操作。氣動防爆球閥自身帶有防火、排靜電裝置（球體、閥桿、閥體之間設有彈簧），不會存在與火花接觸，具有良好的防爆性能，廣泛應用于蒸汽、化工、燃?xì)�、油品等易燃易爆的工況當中�？筛鶕�(jù)管道的介質及場合不同，裝配不同防爆等級的電磁閥和限位開關等其它電氣控制元件。
防爆氣動球閥作用原理：
氣動防爆球閥執行器根據作用形式不同可分為單作用和雙作用兩種，單作用式靠彈簧自動復位，它的獨特優點是一旦機械發生故障或不通氣源的情況下，球閥將自動歸位于打開或關閉的狀態。雙作用的開關動作都通過氣源來驅動執行的；即通氣開，通氣關，斷氣保持原位。
防爆氣動球閥技術參數：
防爆氣動球閥技術參數：
| 公稱通徑 | DN15～DN300(mm) | ||
| 公稱壓力 | 1.6、2.5、4.0、6.4MPa | ||
| 連接形式 | 法蘭式、螺紋連接、焊接 | ||
| 密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | ||
| 閥芯形式 | “O”型球形閥芯 | ||
| 驅動方式 | 氣源驅動0.4-0.7Mpa（可帶手動裝置） | ||
| 泄露量Q | 軟密封:零泄漏；硬密封:≤額定流量的10-5 | ||
| 閥體材質 | 碳鋼、不銹鋼304、316 | ||
| 閥板材質 | 碳鋼、不銹鋼304、316 | ||
| 適用范圍 | 燃?xì)?/SPAN>、蒸汽、油品、腐蝕性介質等 | ||
| 執行機構 | 單作用（彈簧復位功能），雙作用（氣開氣關） | ||
| 控制方式 | 開關型（開關兩位控制）、調節型（閥門定位器4-20mA信號） | ||
|
防爆氣動球閥可選附件：
執行器型號：GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力：0.4~0.7MPa
氣源接口：G1/4"、G1/8"、G3/8"、G1/2"
環境溫度：-30~+70℃
作用形式：
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件：
定位器、防爆電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|

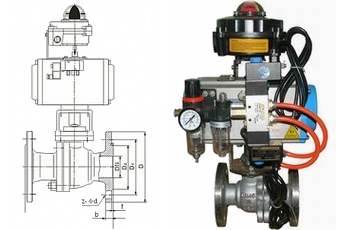

防爆氣動球閥結構圖 |
