氣動螺紋球閥
閥門型號：Q611F，Q611H
功能：浮動直通式O型
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
產品特點：體積精小，結構緊湊，密封性好，運行可靠，維修容易
客戶詢價單直接撥打021-8037 0923 至營銷部，或者發送至企業郵箱，也可通過右側QQ咨詢。
具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
氣動螺紋球閥產品概述
氣動螺紋球閥概述：氣動螺紋球閥是由內螺紋球閥與氣動執行器組成，按結構形式不同可分為整體式(一片式)、兩片式及三片式，由于閥門本身體積精小且結構緊湊，所以特別適用于安裝尺寸有限和場合空間相對狹窄的工況中。氣動螺紋球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉，根據工作需要可選用雙作用或單作用執行機構，單作用形式具有彈簧復位的功能，可在遇到故障或氣源斷開時，自動歸位到開啟或關閉的狀態。
氣動螺紋球閥優點：
1、可在執行器頂部或底部安裝手動操作機構，實現手動開、關閥門。
2、內螺紋氣動球閥具有體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點。
3、密封結構分為金屬密封與彈性軟密封，可分別使用在不同的工況當中。
4、適用范圍廣，通徑從小到幾毫米，大到幾米，從*真空至*壓力都可應用。
5、氣動螺紋球閥采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。
|
氣動螺紋球閥性能規范：
閥芯形式："O"型球形閥芯
密封填料：PTFE、柔性石墨
環境溫度：-20～+90℃ 密封圈：增強聚四氟乙烯，對位聚笨 流量特性：近似快開型
動作范圍：0～90°
泄露量Q ：硬密封：≤額定流量的10-5；軟密封：零泄漏 閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
閥球材質：不銹鋼CF8（304）、CF8M（316） |

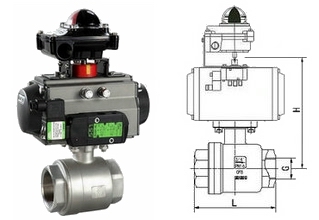

 氣動螺紋球閥結構 |
氣動螺紋球閥技術參數：
| 公稱通徑 | DN10～DN100(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、4.0、6.4MPa |
| 驅動形式 | 壓縮空氣4-7bar（可帶手動裝置） |
| 連接方式 | 內螺紋連接（螺母旋緊式） |
| 結構形式 |
整體式（一片式）、二片式閥體、三片式精鑄閥體 |
| 動作范圍 | 0～90° |
| 使用溫度 |
PTFE:-29～+178℃，PPL:-29～+300℃ |
| 適用介質 | 水、蒸汽、液體、油品、腐蝕性介質等 |
| 控制方式 | 開關模式，調節型（定位器4-20mA模擬信號） |
| 作用形式 | 單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關） |
