進口黃銅Y型過濾器

進口黃銅Y型過濾器產品概述

德國COLAVAL閥門辦事處提供【絲扣銅Y型過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

進口銅過濾器概述：

進口Y型銅過濾器適用介質可為水，油、氣�？砂从脩粢�求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。Y型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。
篩網目數與粒徑(μm)對照表

目數	微米	目數	微米	目數	微米	目數	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

進口銅過濾器參數：

公稱通徑：DN15-DN65
公稱壓力：1.6Mpa
適用溫度：-20℃≤T≤150℃
適用介質：水、油、氣
閥體材質：黃銅、青銅
連接方式：絲扣螺紋
螺紋標準：ISO 228
不銹鋼絲網的技術特性

孔目數目(英寸)	10	12	14	16	18	20	22
絲徑	0.508	0.457	0.376	0.315	0.315	0.315	0.273
可攔截粒徑(μm)	2032	1660	1438	1279	1096	955	882
有效面積(%)	64	61	63	65	61	57	59
孔目數目(英寸)	24	26	28	30	32	36	38
絲徑	0.273	0.234	0.234	0.234	0.234	0.234	0.213
可攔截粒徑(μm)	785	743	673	614	560	472	455
有效面積(%)	59	59	56	53	50	46	46
孔目數目(英寸)	40	50	60	80	100	120
絲徑	0.193	0.152	0.122	0.102	0.081	0.081
可攔截粒徑(μm)	442	356	301	216	173	131
有效面積(%)	59	50	51	47	46	38

進口銅過濾器特性：

①結構簡單，可靠性強；
②拆裝方便，易清洗、維護；
③濾網規格多，滿足不同場合過濾要求。

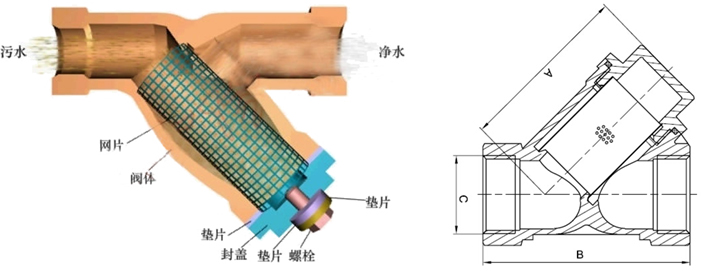

進口銅過濾器尺寸：

主要連接外形和尺寸

單位：mm

通徑	15	20	25	32	40	50	65
B	33.5	33.5	39.5	44.5	55	65.5	73

注：此外形尺寸為1.6Mpa壓力過濾器，如需更*壓力尺寸圖紙，敬請來電來函咨詢。
進口過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件，免受磨損和堵塞。黃銅過濾器
◆ 黃銅過濾器產品應用及特點：
功能：清除介質中的雜質，以保護閥門及設備的正常使用。
應用區域：石油、化工、冶金、水處理等。
黃銅絲口Y型過濾器產品特點：
1. 阻力�。�
2. 結構簡單，安裝清洗方便；
3. 納污量大，排污方便。
◆ 黃銅絲口Y型過濾器工作原理：
介質流經過濾器時，安裝在過濾器里面的濾網把介質中的固體雜質顆粒被阻擋在濾網內，而潔凈的流體通過網、由過濾器出口排出，濾網孔的大小可以根據雜質的大小調整。
◆ 黃銅過濾器典型應用：
1. 水廠及水源工程
2. 環境保護
3. 市政設施
4. 電力及公司事業
5. 建筑行業
◆ 黃銅過濾器安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 系統*初工作一段時間后（一般不超過一周），需進行清洗，以清除系統初始運行時積聚在濾網上的雜質污物。在此后，須定期清洗，清洗次數依據工況條件而定；
(5) 使用符合標準的螺紋接頭來連接；
(6) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致。
